Як підключити сонячні панелі до інвертора: покрокова інструкція

Які вихідні дані потрібні перед підключенням?

Перед тим як підключити сонячні панелі до інвертора, випишіть три групи параметрів. З паспорта панелі беріть напругу холостого ходу Voc, робочу напругу Vmp, струм короткого замикання Isc і робочий струм Imp. З паспорта інвертора, діапазон напруги MPPT, максимальний вхідний струм на кожен трекер і максимальну напругу постійного струму.

Порахуйте кількість панелей і перевірте, скільки трекерів має інвертор. Окремо зафіксуйте умови на місці, орієнтацію й кут нахилу площини, довжину траси від масиву до інвертора та спосіб прокладання, у гофрі, кабель-каналі чи по стіні. Ці цифри потрібні для розрахунку напруги ланцюга і перерізу кабелю.

Врахуйте зимовий мінімум температури: на морозі Voc панелі зростає, і ланцюг не повинен перевищити межу інвертора. Для зовнішніх з'єднувачів беріть роз'єми MC4 із захистом не нижче IP67, для вуличних клемних коробок достатньо IP65. Усі дані зводьте в одну таблицю, щоб не тримати їх у пам'яті під час монтажу.

Як з'єднати панелі: послідовно чи паралельно?

Послідовне з'єднання: мінус однієї панелі до плюса наступної. Напруга ланцюга додається, а струм залишається таким, як в однієї панелі. Для шести модулів по 50 В і 10 А отримаєте 300 В і 10 А. Така схема зручна, коли інвертор розрахований на високу напругу постійного струму, а кабель від даху до щита виходить тоншим.

Паралельне з'єднання: усі плюси разом і всі мінуси разом. Напруга не змінюється, а струми додаються. Ті самі шість панелей дадуть 50 В і 60 А. Струм такої величини вимагає кабелю з більшим перерізом, зате напруга безпечніша для обладнання.

Комбіноване з'єднання поєднує обидві схеми: кілька послідовних ланцюгів з'єднують паралельно. Так виходить і потрібна напруга, і достатній струм, а тінь на одній панелі не вимикає весь масив. Перед монтажем звіряйте ці значення з діапазоном MPPT інвертора.

• Послідовно: напруга додається, струм сталий.
• Паралельно: струм додається, напруга стала.
• Комбіновано: кілька послідовних ланцюгів паралельно.
• Для паралелі потрібен кабель більшого перерізу.
• Напруга холостого ходу ланцюга не має перевищувати максимум інвертора.
• Панелі в одному ланцюзі добирайте за струмом і напругою.

Як розрахувати напругу та струм ланцюга?

При послідовному з'єднанні напруги панелей додаються, а струм ланцюга дорівнює струму однієї панелі. Формула проста: U = U1 + U2 + U3, I = I1 = I2 = I3. При паралельному з'єднанні навпаки: напруга залишається незмінною, а струми додаються, тобто I = I1 + I2 + I3, U = U1 = U2 = U3.

Далі врахуйте температуру. У мороз напруга холостого ходу зростає, тому для розрахунку беріть Voc панелі з паспорта і додайте запас за температурним коефіцієнтом, зазвичай це близько 10-12 відсотків для зимових умов Києва. Сумарна напруга ланцюга не повинна перевищувати максимально допустиму напругу входу інвертора.

Робочу точку вибирають за напругою MPP. Вона має потрапляти в діапазон MPPT інвертора за робочої температури панелей, а не лише взимку. Якщо ви не впевнені в розрахунку, краще уточнити, як підключити сонячні панелі до інвертора, у фахівця.

Який кабель і запобіжники вибрати?

Сонячний кабель беруть мідний, з ізоляцією, стійкою до ультрафіолету, з маркуванням PV1-F або H1Z2Z2-K. Переріз підбирають за струмом ланцюга: для струму до 10 A достатньо 4 mm², для 15 A вже 6 mm², для 20 A потрібно 10 mm². Кабель має витримувати напругу холостого ходу ланцюга з запасом, зазвичай 1,2 від розрахункового значення, інакше ізоляція проб'є на піку.

На кожен ланцюг ставлять запобіжник у тримачі номіналом 1,25 від струму короткого замикання панелі, але не вище максимального струму захисту, вказаного у паспорті. З боку інвертора додають автоматичний вимикач постійного струму, а корпус з'єднань захищають за ступенем IP65 або IP44, якщо монтаж у приміщенні.

Окремо роблять заземлення рам панелей і перевіряють полярність перед першим запуском. Якщо не впевнені, як підключити сонячні панелі до інвертора без ризику для обладнання, краще показати схему фахівцю.

Як підключити панелі до інвертора покроково?

Спершу закріпіть панелі на профілі та перевірте напругу холостого ходу кожної з них мультиметром. Далі з'єднайте їх у ланцюг згідно з вашим розрахунком і заведіть кабель до місця монтажу інвертора. Роботи виконуйте знеструмленим обладнанням, у суху погоду, у діелектричних рукавицях.

Підключіть провід до клем PV+ та PV- інвертора, дотримуючись полярності. Перед цим переконайтеся, що напруга ланцюга не перевищує граничну для входу МРРТ. Кабель фіксуйте в кліпсах, а місця входу в корпус ущільнюйте.

• Вимкніть інвертор і роз'єднувач постійного струму перед монтажем.
• Перевірте полярність мультиметром ще раз перед підключенням.
• Затягніть клеми з моментом, вказаним у паспорті інвертора.
• Увімкніть інвертор і дочекайтеся виходу на робочу напругу.
• Перевірте показники струму та напруги в застосунку.
• Огляньте з'єднання на нагрів через 15-20 хвилин роботи.

Яких помилок припускаються найчастіше?

Найпоширеніша помилка, коли панелі підключають із переплутаною полярністю. Плюс і мінус на роз'ємах MC4 позначені, але якщо ланцюг збирали з кількох послідовних секцій, легко втратити орієнтацію. Інвертор такої полярності не пробачає, вхідний каскад вигорає за секунди. Перед підключенням обов'язково перевірте напругу мультиметром на кінцях ланцюга: знак покаже, де плюс, а де мінус.

Друга помилка, перевищення напруги холостого ходу. У морозний ранок напруга відкритого ланцюга зростає, і ланцюг, розрахований на 400 V, може дати 450 V. Якщо це перевищує граничну напругу входу інвертора, прилад виходить з ладу. Завжди залишайте запас 10-15 % від максимуму.

Також нехтують заземленням рам і корпусу інвертора, а слабко затягнуті клеми з часом гріються й підгорають. Перевіряйте момент затягування та опір заземлення, це дешевше за ремонт.

Коли краще звернутися до фахівців?

Якщо на даху або фасаді потрібно змонтувати понад 6 панелей, а струм ланцюга перевищує 10 А, роботу варто передати електрику з допуском. Самостійне підключення стає небезпечним, коли напруга холостого ходу ланцюга наближається до 600 В або 1000 В, тобто до межі, на яку розрахований інвертор. Помилка в полярності на такій напрузі виводить з ладу вхідний каскад пристрою.

Окремий випадок, коли потрібне заземлення і блискавкозахист, а також монтаж перемикача резервного живлення I-0-II. Тут мало зібрати ланцюг, треба узгодити роботу інвертора з мережею та лічильником.

Якщо ви не впевнені, як підключити сонячні панелі до інвертора без ризику для обладнання, краще запросити майстра. Фахівець перевірить переріз кабелю, номінали запобіжників і ступінь захисту з'єднувачів IP44 або вище.

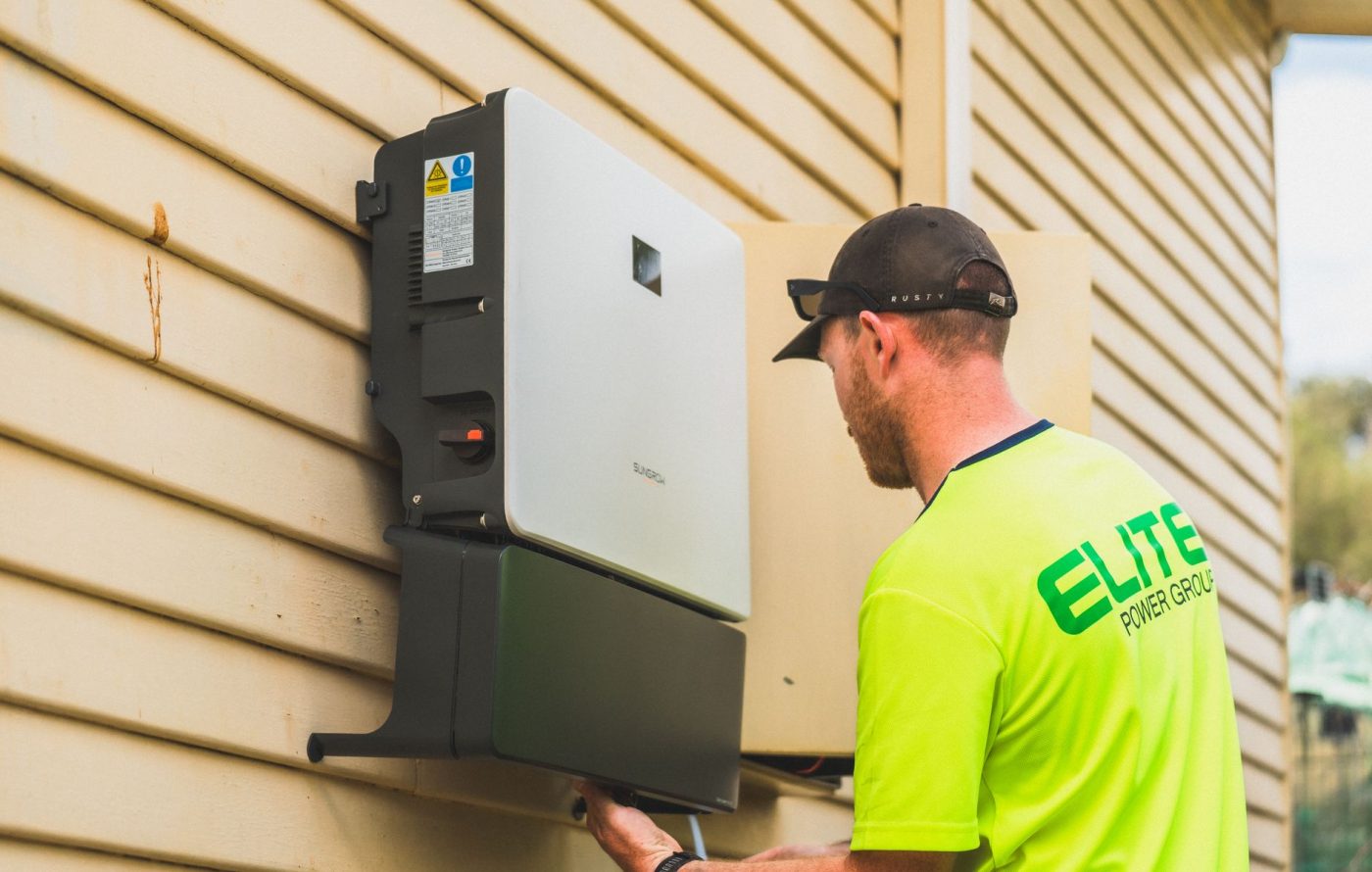

Фото: Elite Power Group, Pexels (Pexels License)
