Як підключити генератор до електрощита: покрокова інструкція

Навіщо потрібен перемикач резервного живлення

Якщо підключити генератор напряму в розетку або до щита без перемикача, струм від нього піде в міську мережу. Для сусідів і для бригади, яка саме працює на лінії, це смертельна небезпека.

Перемикач I-0-II розриває цей зв'язок фізично. У положенні I живиться будинок від мережі, у положенні II від генератора, у положенні 0 обидва джерела відключені. Два джерела не з'єднуються ніколи.

• Ви вимикаєте ввідний автомат і переводите перемикач у 0.
• Запускаєте генератор і даєте йому прогрітися.
• Переводите перемикач у II, світло з'являється в будинку.
• Після появи міської напруги глушите генератор.
• Повертаєте перемикач у I і вмикаєте ввідний автомат.

Окремо потрібне заземлення корпусу генератора. Якщо ви не впевнені в порядку фаз і нуля у своєму щиті, підключення генератора до електрощита краще доручити електрику.

Який кабель і автомат вибрати для генератора

Для безпечної передачі струму переріз мідного кабелю добирають з розрахунку приблизно 8 ампер на один квадратний міліметр перерізу жили. Номінал автоматичного вимикача повинен відповідати максимальному струму агрегату, щоб захистити лінію від перегріву та короткого замикання. Спочатку розрахуйте робочі параметри обладнання.

Для однофазного генератора потужністю 5 кВт максимальний струм становить близько 22,7 ампера. У цьому випадку використовують мідний кабель ВВГнг перерізом 4 мм² та двополюсний автомат на 25 А. Під час вибору автоматичного вимикача та кабельної продукції враховують такі технічні параметри:

• Номінальна та пікова потужність бензинового чи дизельного генератора.
• Тип живильної мережі: однофазна на 230 В або трифазна на 400 В.
• Матеріал жил кабелю: перевагу надають мідним провідникам.
• Спосіб прокладання лінії від генератора до розподільного щита.
• Характеристика спрацьовування автомата: найчастіше обирають тип C.

Що підготувати перед монтажем

Робота починається з паспорта генератора: подивіться номінальну потужність, вихідну напругу та тип розеток. Для побутових моделей це зазвичай 230 В і 1 фаза, для потужніших, від 6 кВт, трапляються трифазні виходи. Від цих даних залежить вибір кабелю, автомата й перемикача.

• Інструмент: індикаторна викрутка, мультиметр або тестер, струмовимірювальні кліщі, перфоратор, набір викруток і бокорізів.
• Матеріали: кабель потрібного перерізу, автоматичний вимикач, перемикач резервного живлення I-0-II або АВР, клеми, гільзи, кабельні вводи.
• Засоби захисту: діелектричні рукавички, окуляри, ізолювальна стрічка, захисна маска від пилу.
• Умови в щитку: вільне місце під модулі, знеструмлена лінія, підписані групи, доступ до нульової шини та шини заземлення.
• Умови на вулиці: місце для генератора з вентиляцією, суха погода, подовжувач не використовують, кабель ведуть цілим відрізком.

Заздалегідь перевірте, чи витримає ввідний автомат і лічильник додаткове навантаження. Якщо щиток старий, з алюмінієвою проводкою, краще замінити ввідну частину до монтажу. Тоді підключення генератора до електрощита пройде без переробок.

Покрокове підключення генератора до щита

Перед підключенням генератора до електрощита обов'язково вимкніть головне живлення від зовнішньої мережі. Це запобігає зустрічному удару струму під час раптового відновлення електропостачання та захищає обладнання від виходу з ладу.

• Вимикаєте ввідний автомат у щиті, щоб розірвати зв'язок з міською мережею.
• Переводите перекидний вимикач у середнє нейтральне положення.
• Підключаєте силовий кабель від вихідної розетки генератора до вхідних клем резерву в щиті.
• Запускаєте двигун генератора й чекаєте дві хвилини, поки напруга стабілізується.
• Переводите перемикач у положення живлення від генератора й почергово вмикаєте автомати потрібних ліній.

Почерговий запуск ліній зменшує пускові струми та захищає генератор від перевантаження. Якщо ви не впевнені у власних навичках монтажу перемикача або виборі кабелю, фахівці електрики виконають роботи з дотриманням усіх норм безпеки.

Як зробити заземлення та захист від зворотного струму

Заземлення генератора потрібне, щоб корпус і металеві частини не опинилися під напругою, якщо станеться пробій ізоляції. Якщо генератор під'єднують до стаціонарної мережі будинку, його корпус з'єднують із контуром заземлення будівлі, а не з окремим саморобним штирем. Опір контуру зазвичай перевіряють приладово, без цього захист не вважають робочим.

Захист від зворотного струму не дає напрузі від генератора піти в міську лінію, де в цей час можуть працювати бригада або сусіди. Для цього ставлять або перемикач резервного живлення I-0-II, або механічне блокування на двох ввідних автоматах: вони не мають змоги замкнутися одночасно. ПЗВ або диференційний автомат захищає людей від струму витоку.

• Корпус генератора з'єднують із загальним контуром заземлення будинку.
• Нуль і заземлення в щиті розділяють згідно з ПУЕ, якщо генератор працює як окреме джерело.
• Перемикач I-0-II або механічне блокування виключає одночасне живлення від двох джерел.
• Диференційний автомат на 30 мА ставлять на лінії, які живлять від генератора.
• Автомат на вводі від генератора добирають під його номінальний струм і переріз кабелю.
• Після монтажу перевіряють опір заземлення і спрацювання захисту під навантаженням.

Які помилки найчастіше роблять під час підключення

Неправильне підключення резервного джерела живлення створює загрозу пожежі та виведення з ладу побутової техніки. Найчастіше аварійні ситуації виникають через спрощення схеми комутації та нехтування технічними нормами.

• Користувачі подають струм безпосередньо в розетку без вимкнення вхідного автомата, що спричиняє коротке замикання через зустрічну фазу.
• Монтажники плутають місцями фазний та нульовий провідники, через що некоректно працює чутлива електроніка та опалювальні котли.
• Власники вибирають кабель із недостатнім перерізом менше 2.5 mm², який швидко перегрівається під тривалим навантаженням.
• Користувачі експлуатують обладнання без підключення до контуру заземлення, створюючи ризик ураження струмом від металевого корпусу.
• Майстри застосовують звичайні автомати замість трипозиційного перемикача I-0-II, що призводить до випадкового одночасного подавання напруги з двох джерел.

Перед першим запуском системи перевіряють надійність затискання всіх клем у щитку. Уважна перевірка клем перед першим запуском знижує ризик пошкодження майна.

Коли варто викликати електрика

Самостійне підключення генератора до електрощита виправдане лише на простому однофазному щиті без резервних вводів. Якщо у вас трифазний ввід, кілька джерел живлення або немає заземлення, краще одразу викликати електрика: помилка тут коштує дорожче за роботу майстра.

Ознаки, за яких потрібен фахівець:

• Щит має два і більше вводів, і потрібен АВР, який сам перемикає живлення.
• У будинку немає контуру заземлення або він пошкоджений.
• Ввід трифазний, а генератор однофазний, потрібне правильне розподілення навантаження.
• Кабель доводиться тягнути через стіни, горище чи підвал.
• Немає схеми щита, і незрозуміло, які автомати живлять які лінії.

Електрик перевірить опір контуру заземлення, збере схему і змонтує перемикач так, щоб генератор не потрапив під напругу мережі під час відключення. Тому складні випадки не варто брати на себе.

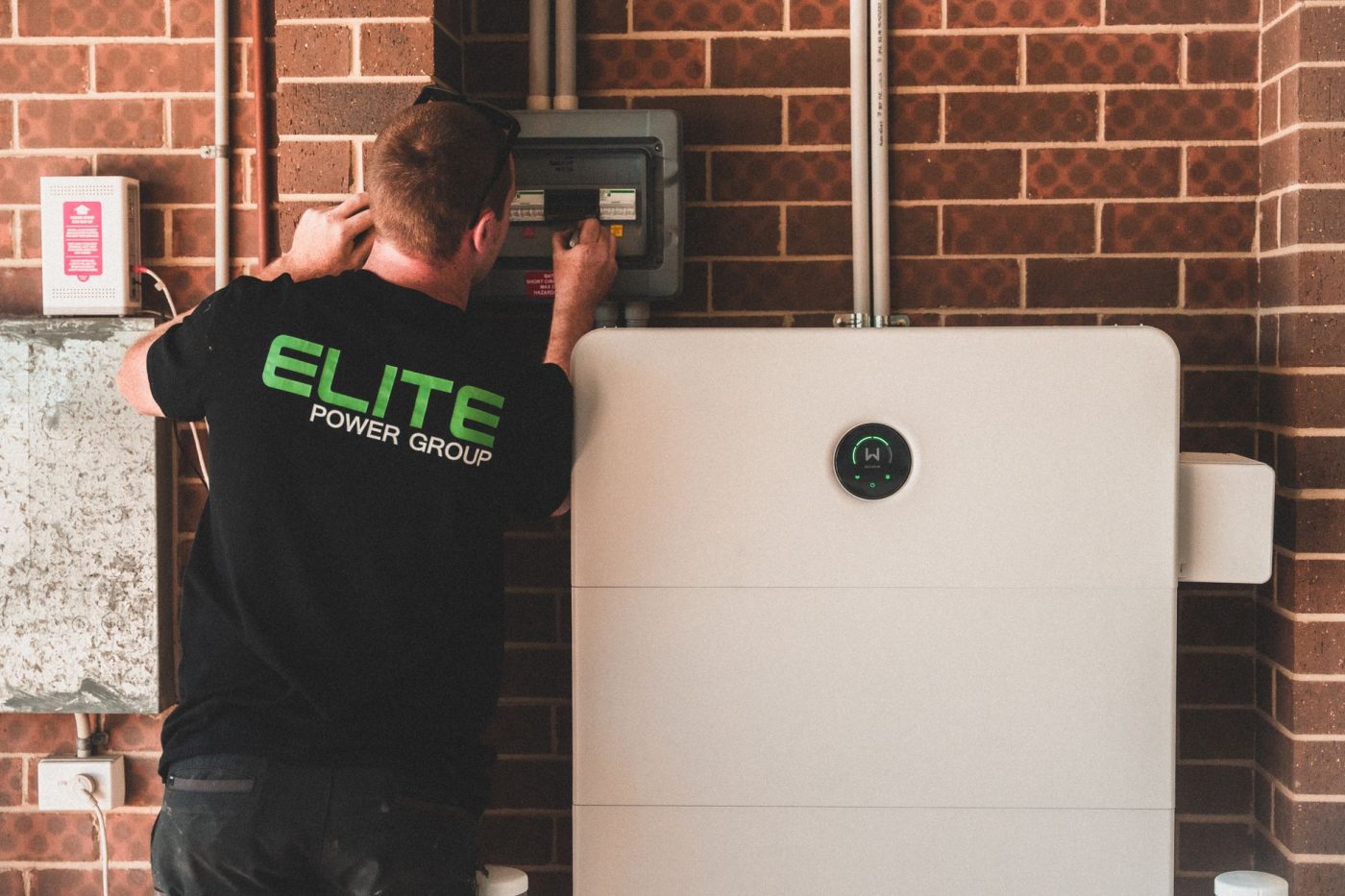

Фото: Elite Power Group, Pexels (Pexels License)
